应用场景 #2 · 我们最深耕的领域

干熄焦（CDQ）位置检测

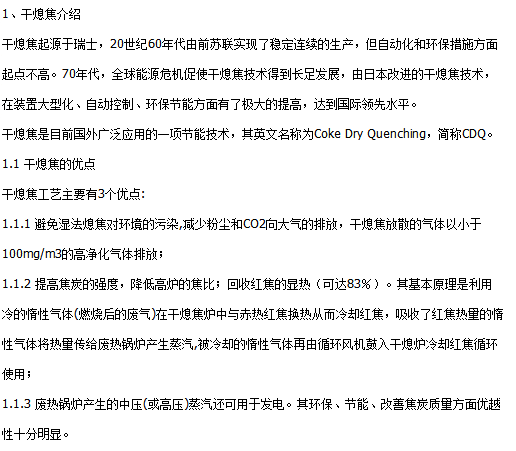

干熄焦（Coke Dry Quenching）是替代传统湿熄焦的节能工艺，由日本 70 年代改进推广。相比湿熄焦节能 40% 以上、大幅减少粉尘和 CO₂ 排放，是当前所有新建焦化项目的标配。

CDQ 流程中的四个关键位置检测

电机车拖着焦罐车走行，整个工艺流程需要四套对位精度由低到高的检测：

1. CDQ 对位——电机车把焦罐对准提升机口
2. APS 动作——焦罐自动定位系统启动
3. 提升机动作——焦罐被吊起送入干熄炉
4. 锁闭机动作——焦罐与提升机锁紧确认

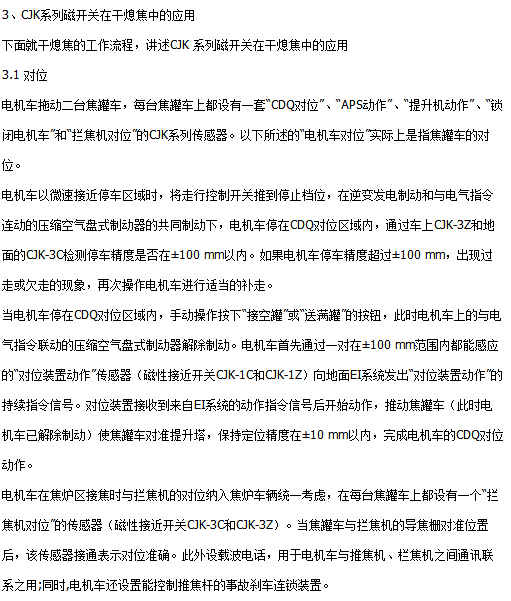

"一对一"配合方案：CJK-3Z + CJK-3C

我们的成熟方案是：电机车上装 CJK-3Z（电磁体型），地面装 CJK-3C（永磁体型），形成"一对一"配合。当电机车进入 CDQ 对位区域，两套传感器在 ±100mm 范围内感应，向电机 EI 系统发出对位装置动作的持续指令信号。

整个流程的精度要求：

• 电机车定位精度：±100mm（CJK-3Z + CJK-3C 一对一）
• 焦罐对接精度：±10mm（焦罐旋转的位置控制原理）
• 对位信号通过焦罐旋转编码器与磁开关双重确认

应用场景 #3

翻车机定位检测

翻车机（Wagon Tippler）是港口、电厂、钢厂的核心卸料设备：把整节装满煤、矿石的火车车厢直接翻转 160°+，让物料倾倒下来。一台大型翻车机自重数百吨，单次可处理一节 80-100 吨的车厢。

CKG 系列的核心应用点

翻车机一个完整工作循环包含十几个位置检测节点：

• 车辆到位检测：火车皮是否正确进入翻车机内
• 锁车检测：液压锁紧装置是否到位（关系安全）
• 翻转角度检测：30°、90°、160° 等关键角度反馈
• 归位检测：翻车机是否回到水平起始位
• 夹紧解除：液压松开后位置反馈

翻车机的工况是露天 + 振动 + 粉尘 + 雨雪。一年四季暴露在外，机械式行程开关几个月就生锈卡死。CKG 系列的永磁体方案 + 铸铝外罩 + 环氧灌封，配合 IP65 防护，能在这种工况下稳定运行多年。
